La poussée d’Archimède au service de REEL

Comment manutentionner un râtelier de 17 tonnes avec un pont de 2 tonnes ??

REEL remporte le Challenge Innovation d’EDF

C’est grâce à une manutention innovante en collaboration avec la société PRONAL, spécialiste d’équipements gonflables, que REEL a abouti à l’équipement OMPB.

Innovation,  qui devait nous permettre de trouver une solution à l’inaccessibilité du rack de stockage via le moyen de levage existant. Cet outillage nous a permis de décaler le rack dans la zone d’accès du moyen de levage.

L’Outillage de Manutention Par Ballon est, comme son nom l’indique, basé sur l’utilisation de coussins gonflables tissés en 3D.

Cette technologie est habituellement utilisée pour soulever de fortes charges telles que des avions.

L’OMPB permet de reprendre quasiment toute la charge du râtelier à déplacer ; le restant de la charge est repris par un pont de 2 tonnes, qui déplace alors le râtelier dans la zone accessible du pont lourd de 20 tonnes. Le pont lourd permet alors d’extraire le râtelier de la piscine

Ces membranes comportent des fils entre les deux tissus haut et bas qui sont sous tension lorsque le ballon est gonflé.

Cette tension donne une très grande stabilité dimensionnelle et de la rigidité au ballon.

Un projet sur lequel l’entreprise était confrontée à diverses contraintes :

• une hauteur d’eau de 14 m pour déplacer un râtelier de 5 m de haut
• une surface limitée à l’encombrement du râtelier (2,5 x 2 m)
• un équipement dé-contaminable, simple et rapide à déployer, avec stockage aisé dans un conteneur IP2 de 20’
• une utilisation du pont passerelle pour effectuer un déplacement horizontal maîtrisé

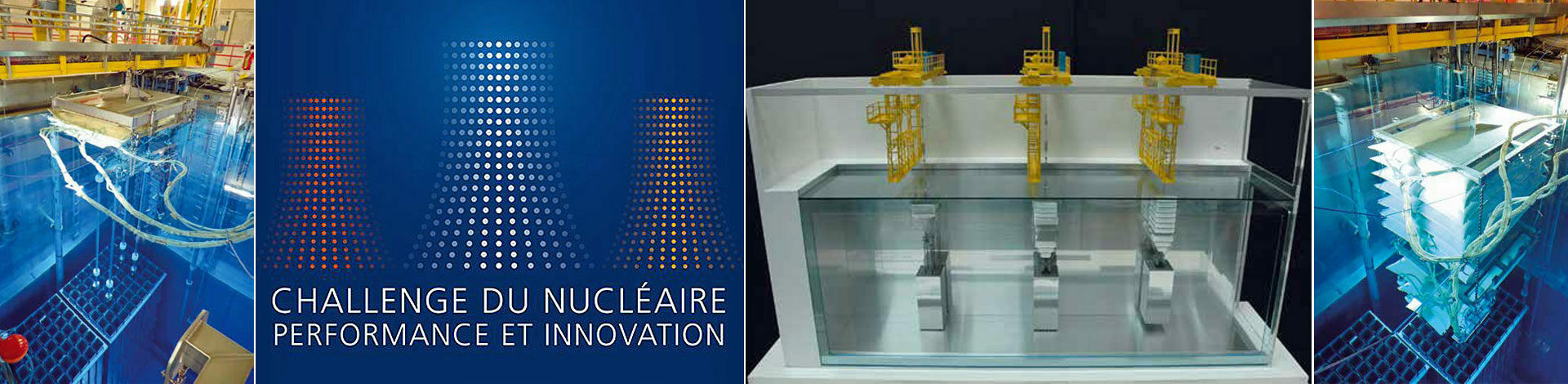

Le concept de REEL a reçu à Paris en Juillet dernier, le premier prix du Challenge Innovation d’EDF devant bon nombre de compétiteurs !

Un développement manutention innovante qui est une première dans une piscine nucléaire.
